| Característica | TG-5000 | TG-5000D | TG-5000DL | Opción Data Logger |
| Pantalla a color | ||||
| Live A-Scan | ||||
| B-Scan basado en el tiempo | ||||
| Control de Ganancia, Blanking, Gate, Range, Delay, RF y Rectify Modes | ||||
| Modo eco-eco
(A través de pinturas y recubrimientos) |
X | |||
| Registrador de datos | X | X | ||
| Software de visualización de datos | X | X |
| Especificaciones del instrumento | |
| Tipo de visualización | 2.4 «color OLED, 320X240 píxeles, contraste 10,000: 1 |
| Principio de operación | Eco de pulso con transductores de doble elemento |
| Rango de medición | 0.50 mm a 508 mm (0.02 «a 20.00»), según el material, la sonda y las condiciones de la superficie |
| A través de la función de recubrimiento | Espesor del recubrimiento: 0-8 mm; Rango de medición: 3-50 mm. |
| MeasuringResolution | Seleccionable 0.01mm, 0.1mm (seleccionable 0.001 «, 0.01») |
| Unidades | Pulgada o milímetro |
| Rectificar modos | RF , RF-, HALF , HALF-, FULL |
| Modo de visualización | Captura normal, mínima / máxima, DIFF / RR%, A-Scan, B-Scan |
| Corrección de V-Path | Automático |
| Frecuencia de actualización | Seleccionable 4Hz, 8Hz, 16Hz |
| Gama MaterialVelocity | 500 a 9999 m / s (0.0197 a 0.3937 in / us) |
| Idiomas | Inglés |
| Configuración de alarma | Alarmas mínimas y máximas Rango de 0.25 mm a 508 mm (0.010 «a 20.00»). Cambio de color de forma de onda dinámica en alarma |
| requerimientos de energía | 2 pilas de tamaño AA |
| Tiempo de funcionamiento | Aproximadamente 40 horas |
| Cierre del instrumento | Seleccionable SIEMPRE ENCENDIDO o DESACTIVADO AUTOMÁTICO después de 5, 10, 20 minutos de inactividad |
| Temperatura de funcionamiento | -10 ° C a 50 ° C ( 10 ° F a 120 ° F) |
| tamaño | 153 mm x 76 mm x 37 mm (HXWXD) |
| Peso | 280g incluyendo baterías |
| Características de la opción Data Logger | |
| Capacidad | 100.000 lecturas, 1000 formas de onda, 400 archivos |
| Estructura de archivo | Archivo de cuadrícula |
| Columnas Filas X | 21 X 12 |
| Puerto de comunicación | Puerto USB 2.0 (velocidad máxima) |
| Software | Software para PC Data View |

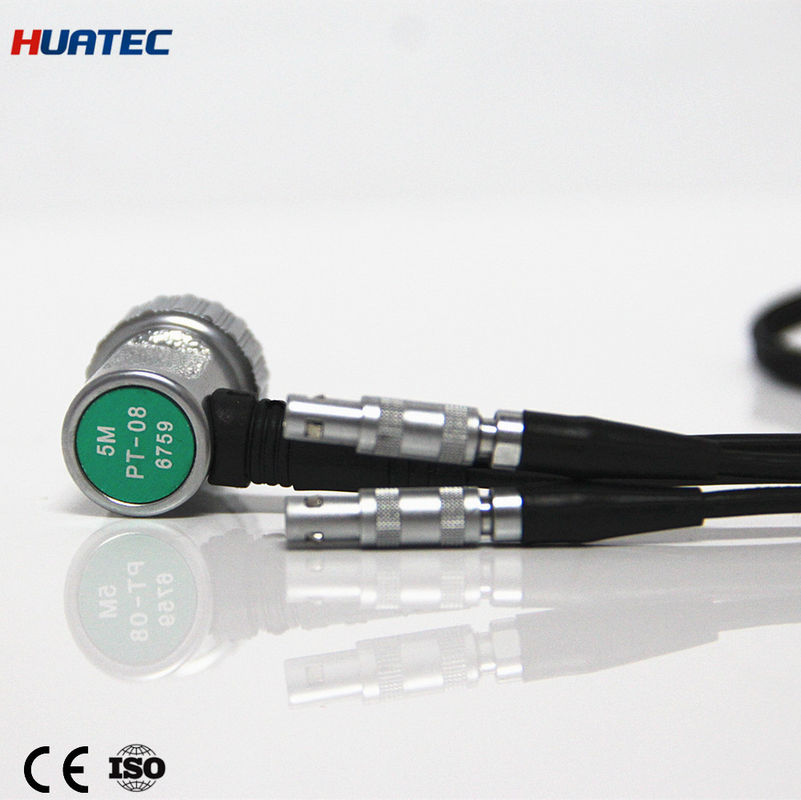

| Especificaciones de la sonda / transductor Serie TG-5000 | |||||||
| Modelo | PT08 | TC510 | PT12 | ZT12 | PT06 | PT04 | GT12 |
| Tipo | Estándar TG-5000 | Estándar TG-5000D / DL | Estándar | Hierro fundido | Pequeño tubo | Punta del dedo | Alta temperatura |
| Frecuencia | 5MHz | 5MHz | 5MHz | 2MHz | 7.5MHz | 10 MHz | 5MHz |
| Diámetro de contacto | 11 mm | 13.5 mm | 13.5 mm | 17 mm | 8 mm | 6 mm | 15mm |
| Rango de medicion | 0.8 a 100.0 mm |
1.2 a 200.0 mm |
1.0 a 200.0 mm | 4.0 a 508.0 mm |
0.8 a 30.0 mm |
0.7 a 12.0 mm | 4.0 a 80.0 mm |
| Rango de temperatura | -10 a 70 ℃ | -10 a 70 ℃ |
-10 a 70 ℃ | -10 a 70 ℃ | -10 a 70 ℃ |
-10 a 70 ℃ | -20 a 300 ℃ |

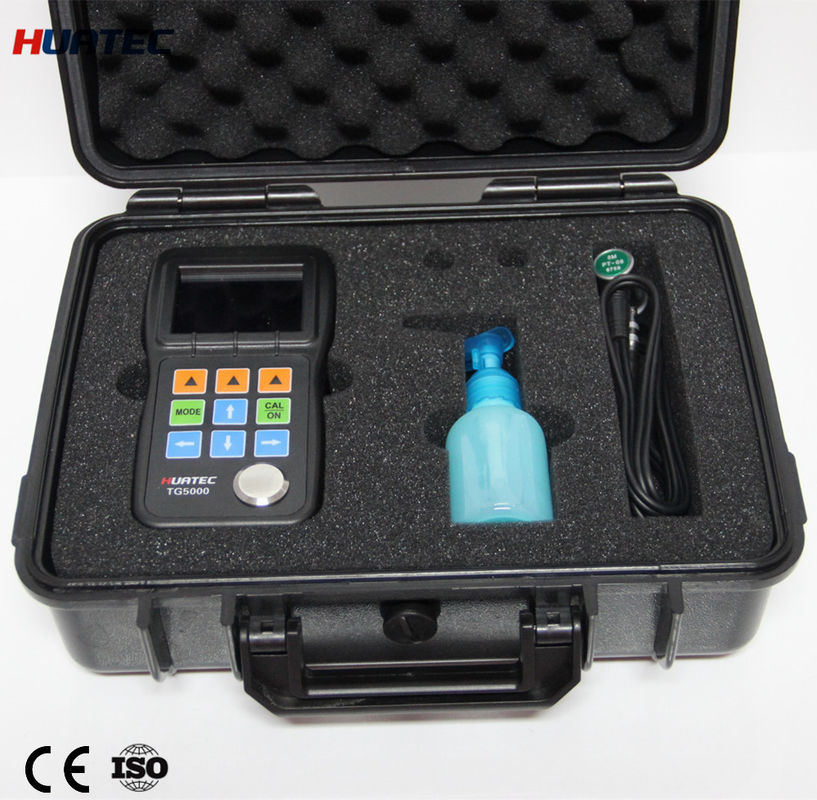

| Configuraciones estándar | |
| Medida de espesor | 1 |
| Sonda | 1 |
| Pila alcalina | 2 |
| Couplant | 1 |
| Estuche de transporte | 1 |
| Operación manual | 1 |
| Cable USB | 1 (solo TG-5000DL) |
| CD de software | 1 (solo TG-5000DL) |
